瑞士ABB光纤电流传感器FOCS-FS说明和性能数据

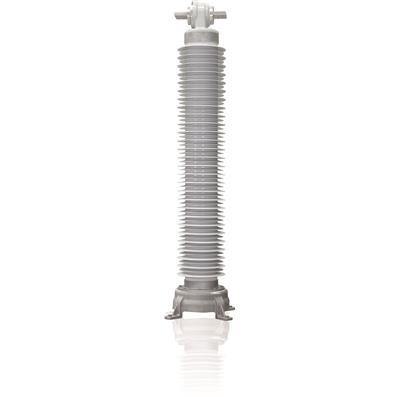

独立式光纤电流传感器FOCS-FS（245 - 800千伏）
非传统的电流互感器使数字高压变电站??和智能电网用光学IEC 61850-9-2LE以太网输出
旁感应电流互感器，油或SF6绝缘，ABB已经自从20世纪90年代光学电流传感器的发展，基于法拉第效应原理，从而光被用来推断当前正在创建磁场的精确大小。其结果是，该设计是固有地自由磁性饱和的，因此适合于捕捉快速瞬态电流，短路电流，并用直流偏移交流电（AC）。

FOCS-FS是一个3相传感器系统，包括在：
三层中空绝缘体充满氮气在环境压力和支撑所述传感器头
一台室外售货亭经由双工以太网光缆（IEC61850-9-2LE协议）安装在中央相的钢结构和通过光纤连接到三个高压柱和到中继房子。
位于亭任何光电模块的作用：
发送偏振光到传感器
从传感器接收的反射偏振光
比较在闭环控制中的偏振光的相位位移正比于磁场和初级电流
将结果转换成光的IEC 61850以太网输出。
可以指定冗余的水平是由集成在系统中光电子单元的数目给出。
所有的解决方案可根据要求配备合并单元，它由数字化电压互感器来模拟信号，同步从FOCS-FS传来的数字信号的信号，并整合这两个信号与IEC61850-9-2 LE遵从协议的数字输出流。
应用
保护和测量的数字化变电站
简要性能数据：
FOCS-FS
室外安装
光学设计
系统电压50 - 60赫兹
245 - 420 - 550 - 800千伏
额定电流
高达4800 A和63千安
绝缘体硅橡胶，
具体的爬电距离：31毫米/千伏
承受负荷：高达II级
环境条件
室外工作温度：-40 + 45°C]
空气污染：非常重
抗震等级：0,5g
准确性
保护：
IEC：5P类，5TPE
IEEE：10％
接口数字输出（IEC 61850 9-2 LE）
光纤以太网电缆：双工MM 62.5 / 125 ST连接器
光纤电缆1PPS：复式（或单）MM 62.5 / 125 ST连接器
电子冗余选项
合并单元VT信号
