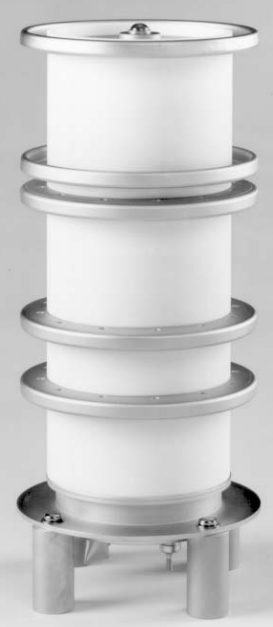

英国E2V闸流管CX1175C最大值和最小值及注意事项
该管应当由总液浸冷却，对例如，在强制循环变压器油（见E2V技术技术重印第108号“的冷却充油电气设备，特别提到高功率线型脉冲发生器“由G. Scoles）。必须小心，以确保空气不会下管座被困。除了加热器功率为300瓦，该管从消散100每安培平均阳极电流W，上升到300 W / A在上升和阳极电流的下跌率很高。

信封温度：
陶瓷，阳极和网格。 。 。 。 。 150 8C最大
阴极法兰和基地。 。 。 。 。 。 120 8C最大
最大和最小额定值
这些评级可以不一定同时使用，并
任何个人等级必须超过。
最小典型最大
阳极（脉冲调制器服务）
峰值正向阳极电压。 。 - - 70千伏
反向峰值阳极电压。 。 。 。 。 。 。 - - 70千伏
峰值正向阳极电流。 。 - - 10千安
平均阳极电流。 。 。 。 - - 3.0一个
脉冲持续时间。 。 。 。 。 。 。 - 2.0 - 质谱
阳极电流上升率。 。 。 。 。 。 .- 4100 - 千安/ MS
脉冲重复率。 。 。 。 。 。 。 - 100 - PPS
阳极（单次或撬棒服务）
DC正向阳极电压。 。 。 - - 60千伏
峰值正向阳极电流。 。 - - 40千安
共进行充电：
电容放电。 。 。 。 - - 0.4?
撬棍服务。 - - 18℃
重复率..........每10秒1个脉冲
电网2 - 电压驱动
卸载电网2的驱动脉冲电压。 。 。 。 。 500 - 2000伏
电网2脉冲持续时间。 。 。 。 。 0.5 - - 毫秒
电网2脉冲的上升率。 。 。 10 20 - 千伏/ MS
电网2脉冲延迟。 0.5 - 3.0毫秒
反向峰值电网2的电压。 。 。 - - 将450V
装载电网2偏置电压7100 ..... - 7180 V
电网2的正向阻抗
驱动电路。 。 。 。 。 。 50 - 500?
电网1 - 脉冲电流驱动峰格1的驱动电流。 。 30 100 150 A
卸载网1的驱动脉冲电压。 。 。 。 。 300 - 2000伏
网1的脉冲持续时间。 。 。 。 。 1.0 - - 质谱
反向峰值电网电压1。 。 。 - - 将450V
装载栅极1的偏置电压。 。 。 。 。 。 。 。见注12
电网0
格0可以与栅极1的脉冲电流的10％，25被驱动
从150 V + 20％来源100毫安正向直流偏置，或
直接连接到阴极凸缘。
加热器
阴极灯丝电压。 。 。 。 6.3 6.3 6.6 V
水库加热器电压。 。 。 。 4.5 5.0 6.5 V
管加热时间。 。 。 。 。 15 - - 分钟
环境（工作）
环境温度 。 。 。 。 。 0 - + 40 8C
海拔高度。 。 。 。 。 。 。 。 。 - - 3公里
- - 10000英尺
特性
最小典型最大
关键直流阳极电压导。 。 - 3.0 5.0千伏
阳极延迟时间。 。 。 。 - 0.1 0.25毫秒
阳极延迟时间漂移。 。 。 - 15 50 ns的
时间抖动。 。 。 - 1.0 5.0纳秒
恢复时间 。 。 。 。 。 。 。 。 。 。 。 。
阴极灯丝电流
（6.3 V）。 。 。 。 。 。 。 35 40 45一
水库加热器电流
（5.0 V）。 。 。 。 。 。 。 。 8.0 10 12一
注意事项：

1.水库加热器电源必须无论是从获得阴极加热器电源或单独的电源才用必须以合适的电容器（例如，去耦1μF的电容并联的低电感1000 pF的电容器），以避免对储层的损坏。该对于每个单独的推荐贮存加热器电压管印在信封管;为最大速率电流上升，贮存加热器电压应该设置为与管保持截止电压兼容的很高水平维持。可能会造成性的损害，如果在操作管下面推荐的最小电压水库。
2.管必须使用其安装法兰安装。
3.峰值反向电压尖峰，包括不得超过10千伏的阳极脉冲后的个25毫秒。振幅和反向电压上升率极大地促进管耗散和电极损坏;如果这些是不在电路中最小化，管的寿命将缩短相当。这样做的目的应该是一个反向电压3 - 5千伏峰为0.5毫秒的上升时间。
4.上升这率指的前缘的那部分10％和90％的脉冲幅度之间的脉冲。对的阳极电流的应用上升最大速率，格必须使用1预脉冲和最大值获得将取决于外部电路参数。
5.本闸流管具有因的恢复时间长渐变网格漂移空间。的可用时间量闸流管恢复必须由电路设计被最大化，可靠的运行可能需要使用命令充电技术。的时间所需的量恢复受气体压力，峰值电流，脉冲持续时间和负载失配??这使闸流管中导通状态。
6.撬棍服务大部分库仑中往往电源后续电流，而不是存储电容放电。
7.相对于阴极测定。
