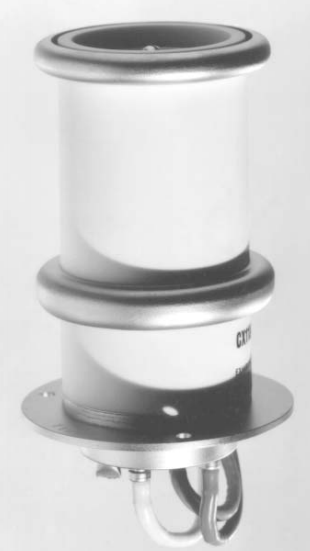

英国E2V氢气的四极管闸流管CX1154L数据
填充氢气的四极管闸流管陶瓷/金属外壳，具有快速恢复时间，低抖动，烧成时间和漂移。这项管已经开发，得到特别改善在以上磁控管和速调管脉冲CX1154性能调制器。
峰值正向阳极电压···········35千伏最大
峰值阳极电流··················3.0千安最大
平均阳极电流···················2.0 A（最大值）
通用数据
电

阴极（内部连接到加热器的一端）........氧化物涂层
阴极灯丝电压···················6.3 + 0.5 V 7 0.0
阴极灯丝电流···················22.5
水库加热电压·······················5.5 V
水库加热器电流························ 7.0
管加热时间（最小·························15分钟
阳极栅极电容2···········15?20 pF的
机械
座椅高度·········165.1毫米（6.500英寸）最大
下面要求的间隙
安装法兰·········38.1毫米（1.500英寸）分
总直径（安装法兰·············111.1毫米（4.375英寸）NOM
净重··························1.8千克（4磅），约
安装位置······················任何
管连接··························见外形
冷却····························液体或强风
液体···························油或冷却液浸泡
风冷································冷却由油或冷却液浸入观点考虑，优选的高电压存在
该管可通过强制空气主要引导到待冷却的基础上，和金属/陶瓷外壳应保持低于最大额定温度。的空气流的至少2.83立方米/分钟（100立方英尺/分钟），根据机械布局，将有必要保持管工作根据以下规定的限值的温度。除了加热器功率为200瓦，该管从消散100瓦每安培平均阳极电流，上升到300 W / A在上升和下降的阳极电流率很高。该管的阴极端必须冷却每当加热器电压施加，由于阴极凸缘将达到一个温度为120 8C高于环境在没有??冷却的。
信封温度：
陶瓷，阳极和网格··········150 8C最大
阴极法兰和基地·················120 8C马
