WANDRES清洁设备TKRO 200

Tornado Channel TKRO 200是清洁结构化表面或打磨过的表面的设备，例如在涂漆工序或喷涂之前。旋转的龙卷风喷嘴通过电气同步和同步带驱动。龙卷风喷嘴的清洁圈是重叠的，因此可以使用压缩空气进行有效清洁。U 形通道，进料口和出料口均有角度，用于引导空气。电动旋转压缩空气喷嘴，带机械或电动独立阀门。1 或 2 个直径为 150 mm的吸气接口，朝上。输入压缩空气调节器，带过滤器、压力调节器和压缩空气供应开关阀（标准）。龙卷风 "喷嘴通过同步带以电力和同步方式驱动。压缩空气以数倍于音速的速度从喷嘴中喷出。喷嘴的圆形清洁范围相互重叠，从而提供了一个不留缝隙的有效清洁过程。

旋转龙卷风喷嘴

每个喷嘴都可以以电气方式启动

压缩空气的消耗量可以保持在低限度

清洁喷嘴以固定间隔安装在 U 形铝型材上

空气转向器和间隔滚轮位于通道的入口和出口处

转向器可防止吸入过多的虚假空气

可选配电气/气动柜。

产地：德国

驱动龙卷风喷嘴：1 x 0.75 kW SEW MOVIMOT 电机，IP 54，UL 兼容50 - 60 Hz; 380 - 500 V; 1.9 A

旋转传感器：哈挺插头上的 DC-PNP 断开触点，2 脉冲/旋转

传感器连接：24 V DC; 1.0 A; 通过 Harting 插头控制

24 V DC；TKR 开/关信号

24 V DC；0.5 A；主阀龙卷风通道开/关信号

24 V DC；Max负载 0.09 A；操作信号

24 V DC；Max负载 0.6 A；"准备运行 "信号

主阀 Tornado Channel：2/2 定向阀；1 x 24 V DC；11 W

磁阀 Tornado 喷嘴：24 V DC / 每个 0.5 A

压缩空气质量：过滤（颗粒大小 < 40 μm），无油（24° C 时残留油 < 1.5 mg/m³）

压缩空气接口：1 x G 3/4 内螺纹；6 bar

压缩空气消耗量：每个龙卷风喷嘴 50 l/min

吸气接口；吸气输出：2 x 直径 150 mm；2 x 30 m³/min（如果 A < 1500 mm，则只有 1 个吸气接口）

运行参数：min. -500 Pa 真空；Min 28 m/s（在吸气接口处测量）

Max声压级：85 dB(A)（如果所有龙卷风喷嘴均已启动） 声压级取决于已启动喷嘴的数量、表面特征和主题面板的几何形状。

Max输送速度：30 m/min，如果速度超过，部分颗粒可能会残留在凹槽中。

面板长度：L_min= 300 mm

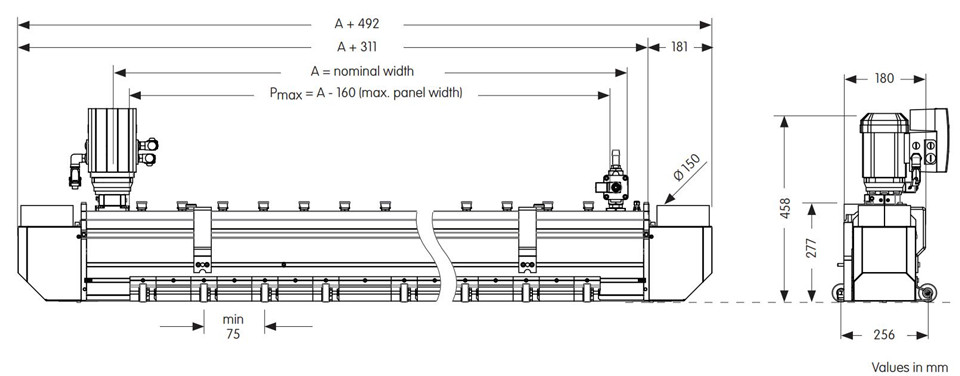

面板宽度：P_max = 公称宽度 A - 160 mm；P_min = 75 mm（根据要求提供）

龙卷风通道到表面的距离：4 mm

适合清洁异形表面或带结构的表面、电路板和面板清洁、钣金清洗、玻璃清洁、网格清洁、3D清洁
